适用于支持无线电力传输的锂离子电池 多功能超小型充电IC XC6810系列

发布日期 : 2022年5月27日

特瑞仕半导体株式会社(日本东京都中央区 董事总经理:芝宫 孝司 以下简称“特瑞仕”)开发了适用于支持无线电力传输锂离子电池的多功能超小型充电IC--XC6810系列。

XC6810 系列是用于锂离子电池的超小型充电IC,适用于小型的可穿戴设备、可听设备和物联网设备。具有充放电控制、无线供电支持等多种功能。

充电电流为1mA~25mA,适用于小型锂离子电池,可提供3.8V~4.4V的大范围充电电压。该产品搭载了在存放或未使用时抑制电池放电的关机功能,和使用外部按钮的唤醒功能. 有效的延长了电池和电池设备的使用寿命。

显示充电状态的CSO端脚除了可使用传统的驱动LED进行充电状态显示之外,还具有使用频率显示充电水平的型号,配合使用微电脑进行充电监控。 此外, 产品还配备了电池电压监测功能和电池低电压通知功能, 可通过微电脑监测电池电压。

输入电压为3.5V~28V,支持无线充电或太阳能等能量收集式的充电方式。对于使用底座等的接触式充电方式,选择可使用CSO端脚调制输入电流的2线式通信方式来获知充电状态的型号,即可通过底座显示充电状态和控制充电。

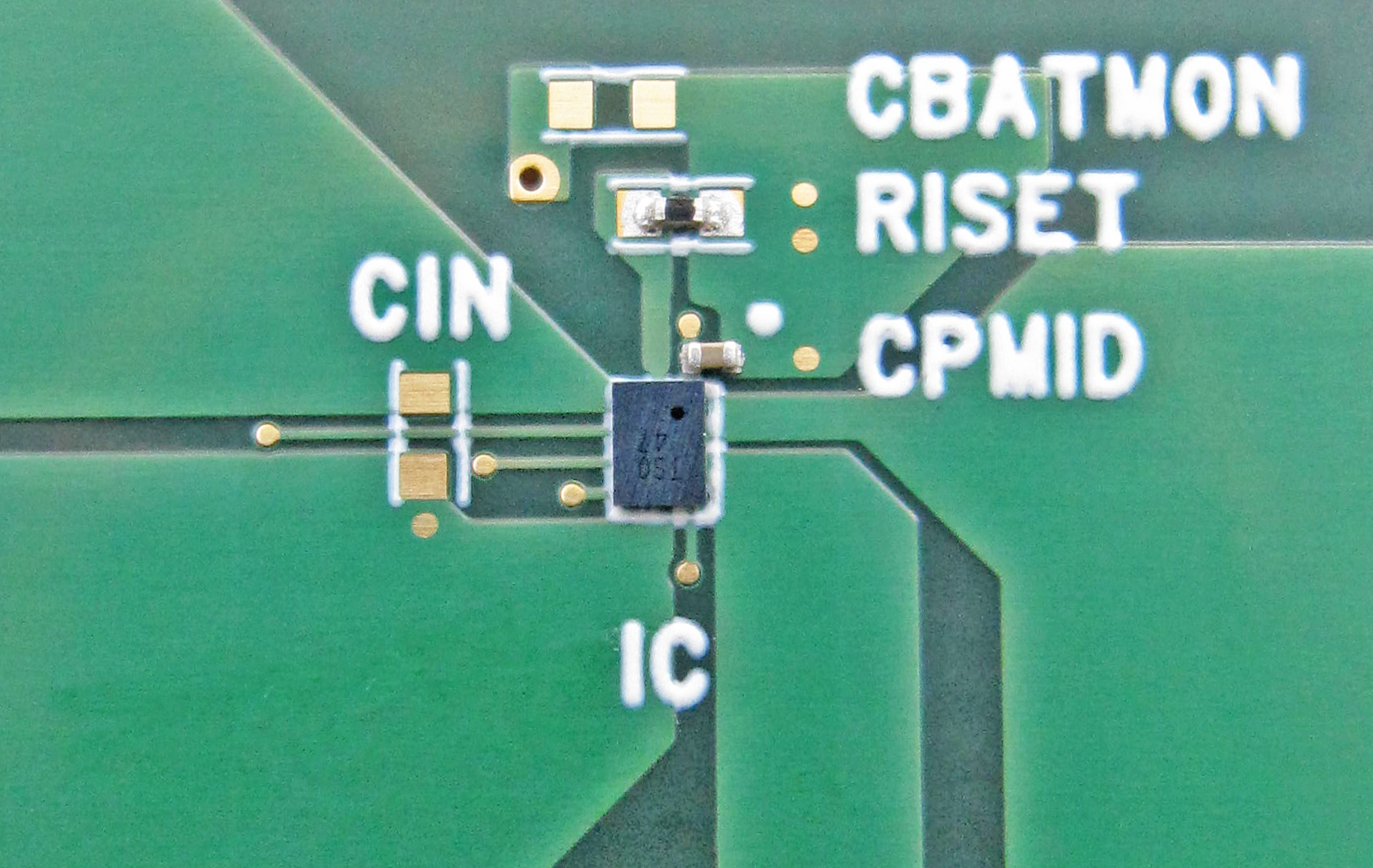

图1. XC6810实装电路板

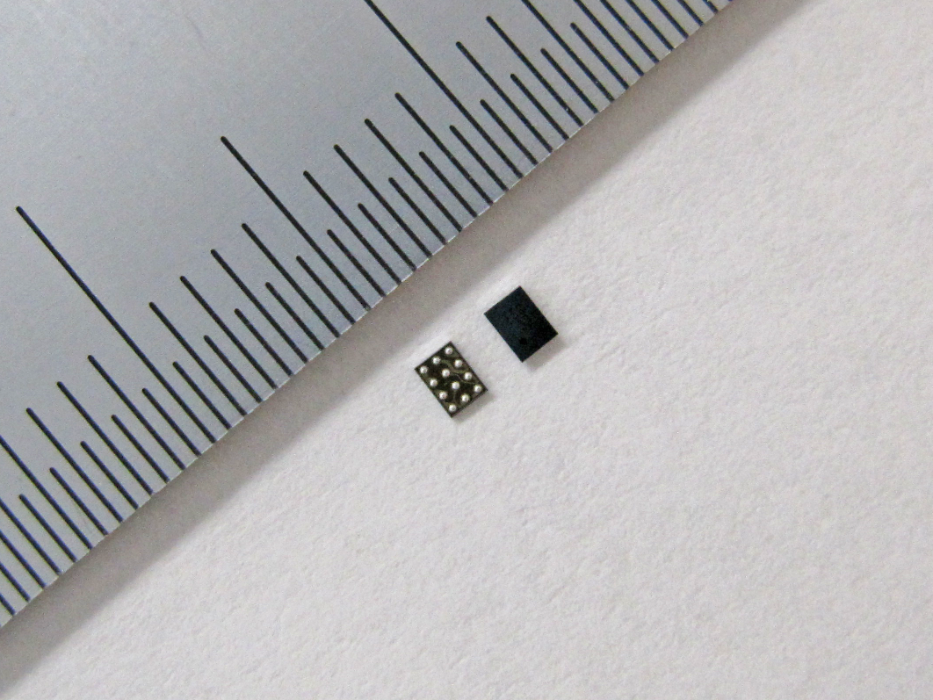

图2. 封装WLP-12-01 (1.57x1.17xh0.33mm)
