扩大了升压型DC/DC转换器产品阵容 16V工作电压1.0A XC9143/XC9144系列

特瑞仕半导体株式会社（日本东京都中央区 董事总经理：芝宫　孝司　第一东京证券交易所:6616，以下简称“特瑞仕”）开发了同步整流升压DC/DC转换器XC9143/XC9144系列，该系列产品内置了两个驱动器FET进行开关操作。

近年来，用于小型显示系统、小型电动机和阀门的驱动系统电源IC的需求，在各个领域中都有所增加。以往常规升压IC的输入电压范围仅对应1节锂离子电池，不能使用在多种输入源。而且是具有外部二极管的非同步整流型，会增加安装空间。 XC9143/XC9144系列的推出可以更好更广泛的满足以上用途的需要。

XC9143/XC9144系列的输入电压范围较大，最小1.3V到最大16V，可以对应2节，4节干电池，2节Li离子电池或者12V输入源进行升压。

为了节省安装空间，内置了导通电阻很小的驱动器FET，是同步整流型产品。可以提供高达400mA的电流（V_OUT=12V，V_IN=5.0V）。在输出电流较低的负载区域（XC9144）自动执行PFM操作，可以实现从轻负载到重负载的高效率的输出电压。

该产品内部进行了稳定工作所需的精密相位补偿，无需单独选择外部零件或进行设计常数。每个保护功能和限制值在出厂前进行内部调整，可以减少具体工作所需的外部零件数量。小型封装USP-6C（1.8 x 2.0 x h0.6mm）很少的零件数量，一起帮助减少占用空间。

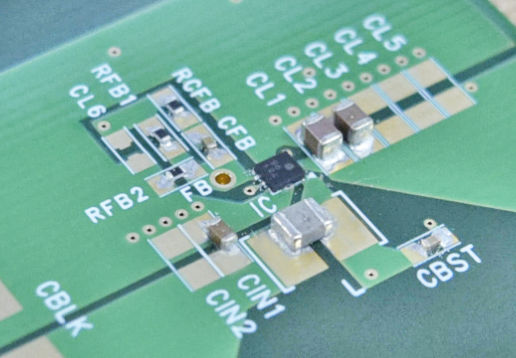

图1. XC9143 / XC9144实装电路板

图2. 封装USP-6C（1.8x2.0xh0.6mm）
